JVL系列尺寸测量视频仪

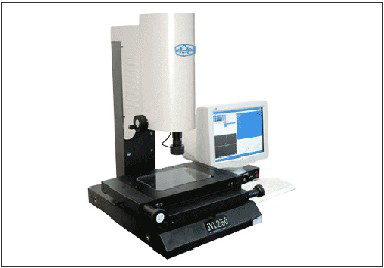

JVL系列视频仪


JVL系列视频仪特点:
    OVM Lite简易版影像测量软件,易学易用;
    高硬度、高精密、不易变形的花岗石底座及立柱,稳定、耐用;
    底光和表面光采用可调式冷光源(LED),性能稳定,方便操作;
   测量过程中可连续变倍,使操作更快捷;
   X、Y轴均采用滑块和导轨结构,减小测量误差,保证测量精度;
  具备图文报表输出功能,可以轻松地得到检测结果。

JVL系列视频仪用途:
   JVL系列视频仪能高效地检测各种形状复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。本产品适用于产品开发、逆向工程、品质检测等领域,如钟表零件、电子接插件、五金冲压件、弹簧、线路板等。

主要功能:
    几何直接点取测量功能,基本几何测量,组合元素测量,形位公差评定,座标系设定,二维图形抄数,     WORD、EXCEL及CAD格式输入。
使用鼠标点取工件影像完成自动捕捉功能,不用移动机台就可以完成测量,操作效率远超投影仪。

量测功能:
基本几何测量:点、线、圆、弧、角度;
组合元素测量:点、线、圆、弧、组合测量,圆心距、圆切线、两线中线、中心点、垂直距离、角平分线、两线交点;
形位误差评定:
同心度、真圆度、直线度、位置度、倾斜度;
坐标系设定:
有原始座标、座标平移、座标旋转、三点轴,针对物件的图形进行摆正,或是重设新的座标系都很方便。
测量数据输出:
测量数据可输入通用的办公软件进行统计,如WORD、EXCEL格式,并制作成检验报表打印出来。

JVL系列视频仪规格参数:

型号 JVL250 JVL300
量测行程(X/Y) (mm) 250×150×100 300×200×200
全机尺寸(mm) 1000×650×1650
机台承重kg             30
操作方式 手动(可切换快速移动
放大倍率 光学放大:0.7~4.5×;影像放大:28×~180×
电源要求 110V—220V±10%  50/60HZ
光学尺解析度 0.001mm
线性精度(X/Y) (3+L/200)μm
量测精度 X和Y轴:±2μm
重复性 ±2μm
CCD 进口彩色(41万象素SONY sensor)
测量软件 OVM Lite
适合环境 温度:20~25℃  湿度:50%~60%
电脑配置 高性能主机+17寸纯平彩显
