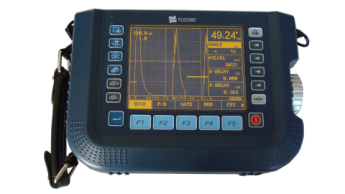

北京时代TUD280超声波探伤仪
2020-09-30 11:56
北京时代TUD280超声波探伤仪
北京时代TUD280超声波探伤仪


产品概述
检测速度快、精度高、波形稳定。等效采样频率高达320MHz,微小缺陷的检出率高;超声回波信号分析采用DSP处理技术,目标缺陷信号识别快,探伤波形显示采样平滑滤波技术,更适合粗晶金属等强背景噪声材料的检测。
功能特点
● 峰值记忆功能
● 快速旋钮调节,操作便捷
● A、B型显示方式
● 缺陷当量计算
● 自动增益调节
● 具有回波包络显示功能
● 探头自动校准功能
● 具有防水功能
● EL高亮度图形点阵显示屏,视角限制小,温度阳光影响小
● 更高的储存容量,存储1000幅A扫描图形及参数和100,000个厚度值
● 多达10个独立探伤通道
● 具有独立的双闸门设置和报警功能
● 大容量锂离子电池,无记忆性,连续工作时间可达8小时
● 探头角度和K值两种输入方式
● 可直接驱动C65/C66打印机
● 能够跟PC机通讯,有功能强大的Windows数据处理软件
● 重复发射率1KHZ
技术参数
名称 技术数据
测量范围 2.5mm~9000mm(钢纵波)
工作频率 0 MHz~15 MHz,连续可调
增益调节 110dB(0.2、0.5、1、2、6、12步距调节,0.0时锁定)
垂直线性 ≤3%
动态范围 ≥34dB
水平线性 ≤0.2%
波形显示 正半波、负半波、全波和射频
探伤灵敏度余量 ≥60dB(2.5MHz¢20/Z20-2)
脉冲移位 -20μs~+3400μs
探头延迟 0μs~99.99μs,分辨率0.0125μs
扫描分辨率 0.1 mm(2.5 mm~99.9 mm);1 mm(100 mm~9000 mm)
声 速 1000m/s~9999m/s
输出阻尼 50,150,400
外型尺寸 243 ×173×85(mm)
重 量 1500g(含电池)
四,基本配置:
1.主机
2.锂电池
3.3A/9V电源适配器
4.BNC探头连接电缆
5.直探头2.5MHzΦ20
6.斜探头5MHz8×9K2
7.耦合剂
五,可选配件:
1.串行通讯电缆
2.PC端通讯软件
3.试块
4.探头
